Guide complet pour brancher un distributeur hydraulique : procédure pas à pas et schémas

Procédure de montage et de branchement d’un distributeur hydraulique (pas à pas)

Le branchement d’un distributeur hydraulique est une opération accessible à un bricoleur averti, à condition de respecter l’ordre des connexions et le type de circuit. Voici les étapes essentielles, illustrées par un schéma de principe, pour un montage sans erreur.

• Fixer l’orientation du distributeur Montez le bloc sur le support en respectant l’axe indiqué par le constructeur. Une inclinaison incorrecte peut gêner le retour des tiroirs et provoquer des fuites.

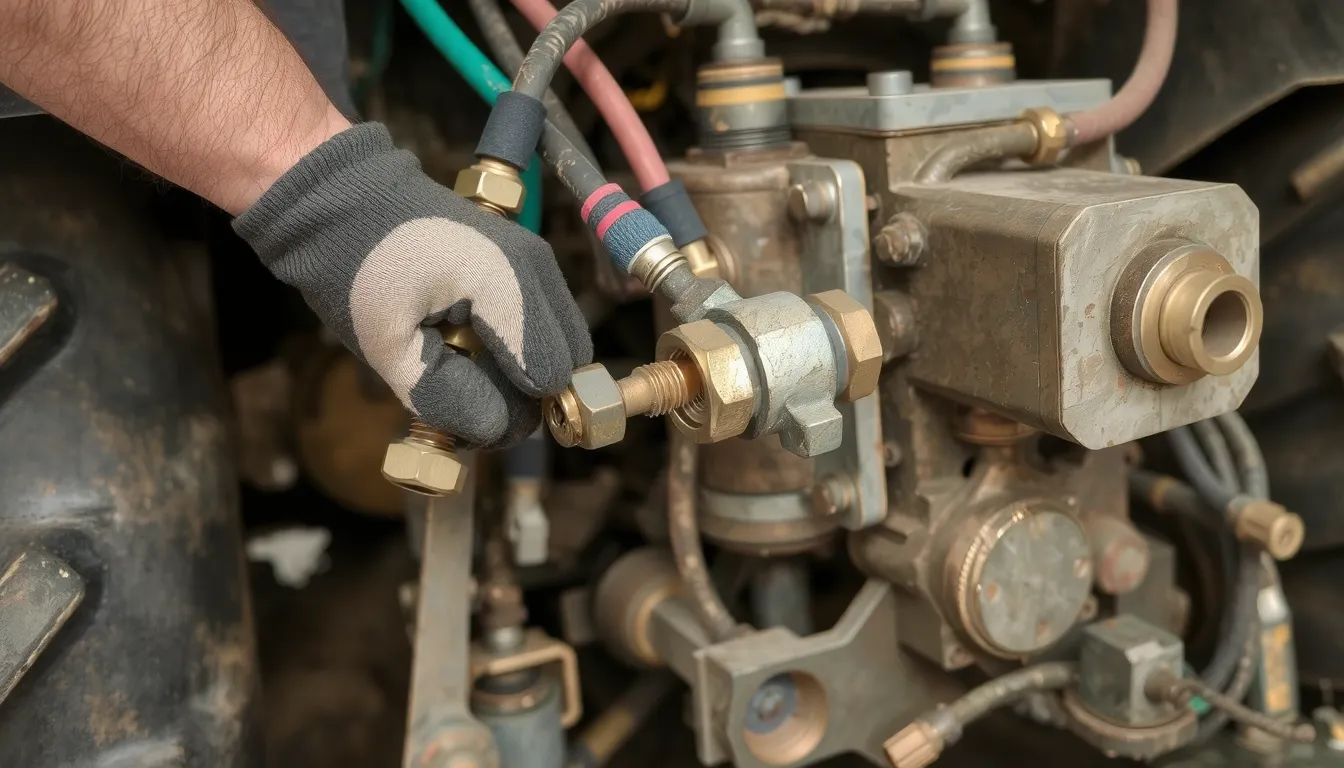

• Brancher la ligne pression source Raccordez le flexible venant de la pompe hydraulique du tracteur à l’orifice P (Pressure) du distributeur. Utilisez un raccord JIC 37° flare pour garantir l’étanchéité sur les circuits haute pression.
• Connecter retour et vérins Branchez la ligne de retour au réservoir sur l’orifice T (Tank), puis reliez les orifices A et B aux tubulures du vérin (sortie et entrée tige).
• Utiliser un bloc ouvert pour 3e fonction Si vous ajoutez un troisième distributeur (par exemple pour un godet), placez un bloc centre ouvert entre la pompe et le distributeur existant. Le distributeur peut être bloqué en position ouverte pour laisser passer le débit en permanence.
• Suivre les schémas centre ouvert Dans un système centre ouvert, la ligne pression traverse chaque distributeur. Un schéma de raccordement en série est indispensable : il montre l’alimentation, le retour et les connexions aux vérins dans l’ordre correct.

Fonctionnement et types de distributeurs hydrauliques (4/2 et 4/3)

Avant de passer au branchement, il est essentiel de comprendre ce qui se passe à l’intérieur du distributeur. Le nom du composant indique son architecture : un distributeur 4/3 possède 4 orifices (pression, retour, et deux pour le vérin) et 3 positions de tiroir. Un distributeur 4/2 conserve les 4 orifices mais n’offre que 2 positions de travail, sans position centrale de repos. Ce choix influence directement la conception de votre circuit hydraulique.

Distributeur 4/2 : fonctionnement et état transitoire

• Commande sortie/retour tige : Le tiroir bascule entre deux états. Dans une position, il envoie l’huile vers la sortie A (sortie de tige) ; dans l’autre, il alimente la sortie B (rentrée de tige).
• État transitoire entre deux positions : Lors du basculement, les orifices P (pression) et T (retour) peuvent être brièvement mis en communication. Ce phénomène, appelé état transitoire, est normal mais peut provoquer un à-coup si la commutation est trop lente.
• Utilisation simple effet : Ce modèle convient aux vérins simple effet (bêche, benne) où le retour se fait par gravité ou ressort. Dans ce cas, un seul orifice de travail est branché, l’autre reste bouché.

Distributeur 4/3 : position centrale et choix du centre

• Position centrale de repos : Contrairement au 4/2, le tiroir revient automatiquement ou manuellement en position neutre. Tous les orifices sont alors interconnectés d’une manière spécifique selon le type de centre.
• Choix selon fonction au repos : Un centre ouvert (liaison P-T) permet à l’huile de circuler librement vers les distributeurs suivants. Un centre fermé (orifices A et B bloqués) maintient la charge, idéal pour un vérin de godet. Un centre flottant (A, B et T reliés) laisse le vérin libre, utile pour un râteau ou une lame.
• Plusieurs configurations disponibles : Les constructeurs proposent des centres tandem, régénératifs ou avec compensation de débit. Le schéma de branchement dépendra du type choisi, notamment pour la connexion des lignes de pression et de retour.

Questions fréquentes sur le branchement d’un distributeur hydraulique

Comment raccorder un sélecteur hydraulique sur un distributeur ?

Raccordez le sélecteur entre la pompe et le distributeur sur la ligne de pression principale. Utilisez un flexible haute pression avec raccords ISO 7241-1 série A, puis fixez les connecteurs rapides du sélecteur sur les sorties libres du distributeur.

Comment purger l’air d’un circuit hydraulique après branchement ?

Actionnez le distributeur à fond dans chaque direction plusieurs fois sans charge. Pour les vérins, dévissez légèrement le raccord côté tige ou fond, puis manœuvrez jusqu’à voir de l’huile sans bulles. Replacez le raccord après purge.

Quels raccords hydrauliques courants pour tracteurs ?

Les raccords ISO 7241-1 série A (poussoir) et série B (à baïonnette) sont les plus courants, avec des filetages BSP de 1/2 ou 3/4 de pouce. Utilisez des flexibles tressés 2 fils avec une pression de service minimale de 200 bars.

Quel est le fonctionnement d’un distributeur 4/3 ?

Un distributeur 4/3 possède quatre orifices (P, T, A, B) et trois positions. En position centrale, le centre ouvert (centre flottant) relie P à T pour laisser passer le débit, tandis que le centre fermé bloque tous les orifices pour maintenir la pression.
